鑄鋼件的工藝比較復(fù)雜，簡(jiǎn)單來(lái)說(shuō)一下！

來(lái)源：http://www.ofnuel.cn/news790130.html發(fā)布時(shí)間：2022-04-09

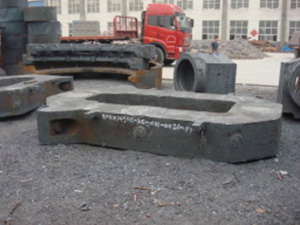

　　鑄鋼件的力學(xué)性能高于鑄鐵，但鑄造性能不如鑄鐵。由于鑄鋼熔點(diǎn)高，鋼液易氧化，流動(dòng)性差，鋼液收縮大，體收縮率10~14%，線收縮率1.8~2.5%。工藝措施比鑄鐵不足、冷隔、縮孔、縮松、裂紋、粘砂等缺陷，工藝措施比鑄鐵復(fù)雜。

　　1.由于鋼液流動(dòng)性差，鑄鋼件壁厚不小于8mm，截面尺寸大于鑄鐵；由于鋼液流動(dòng)性差，采用干鑄或熱鑄適當(dāng)提高澆筑溫度。通常為1520~1600℃。由于鋼液過(guò)熱，鋼液的熔點(diǎn)也會(huì)增加。澆筑溫度過(guò)高，會(huì)導(dǎo)致顆粒粗大、熱裂紋、氣孔、粘砂等缺陷。因此，一般小。薄壁和復(fù)雜形狀的鑄件的澆筑溫度約為鋼熔點(diǎn)+150℃；大厚壁鑄件的澆筑溫度約為100℃。

　　2.由于鑄鋼件的收縮大大超過(guò)了鑄鐵，為了防止鑄件的收縮。在鑄造過(guò)程中，主要采取出.口、冷鐵和補(bǔ)貼等措施實(shí)現(xiàn)連續(xù)凝固。

　　此外，為防止鑄鋼件出現(xiàn)收縮、松動(dòng)、孔隙和裂紋缺陷，應(yīng)使其壁厚均勻，避免尖角和直角結(jié)構(gòu)，在鑄砂中加入鋸末，在型芯中加入焦炭，使用空心芯和油砂芯，以提高砂型或型芯的退讓性和透氣性。

　　鑄鋼件熔點(diǎn)高，相應(yīng)的澆筑溫度也較高。高溫與鑄造材料相互作用，容易產(chǎn)生粘砂缺陷。因此，應(yīng)采用耐火性高的人造石英砂進(jìn)行鑄造，并在鑄造表面刷石英粉或鋯砂粉。為了降低氣源，提高鋼液流動(dòng)性和鑄造強(qiáng)度，采用干燥或快速干燥鑄造，如CO2硬化水玻璃砂鑄造。

上一個(gè)：影響大齒輪壽命的原因有哪些？
下一個(gè)：鑄鋼件的技術(shù)優(yōu)勢(shì)提現(xiàn)在哪里？

相關(guān)標(biāo)簽：鑄鋼件,鑄鋼件價(jià)格,鑄鋼件廠家

相關(guān)新聞RELATED NEWS
